[Operating System] #5주차 - Main Memory

👻 Background

프로세스는 실행 중인 프로그램이다. 이 말인 즉슨, 메인 메모리에 해당 프로그램이 로드되어있다는 의미이다.

여기서 메모리는 바이트의 큰 배열로 구성되어있으며 각 공간은 각자의 주소값을 가진다. CPU는 PC가 가지고 있는 메모리의 주소를 이용하며 load, store 등 다양한 작업을 수행한다.

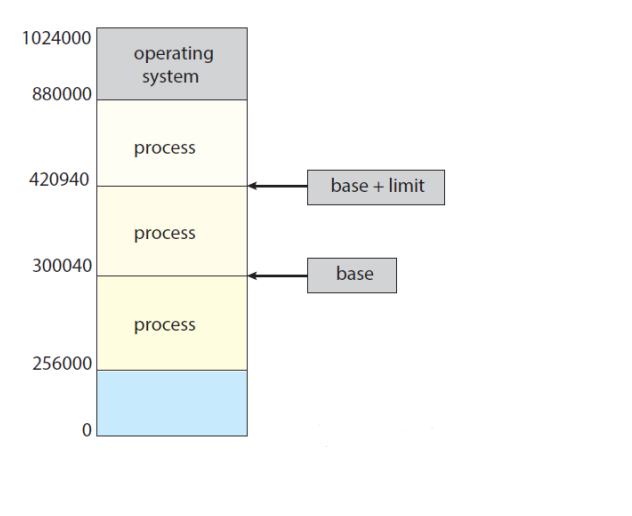

  • Memory Space
    • 프로세스는 분리된 메모리 공간을 가짐
    • 두 개의 레지스터
      • Base Register
      • Limit Register
      • Base와 Base+Limit 주소값을 이용해 유효한 주소인지 판단한다.
      • 유효 범위를 벗어나면 Segmentation Fault 에러 발생
        Alt Text

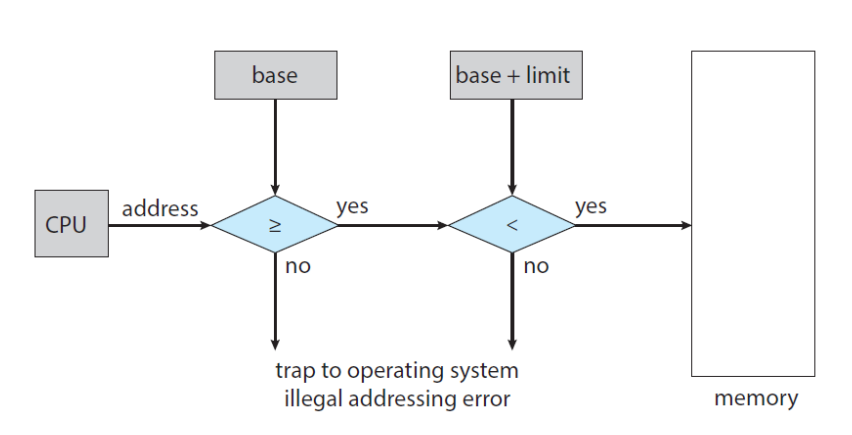

  • Protection of Memory Space
    • 항상 체크해야하므로 하드웨어적으로 구성됨
      Alt Text

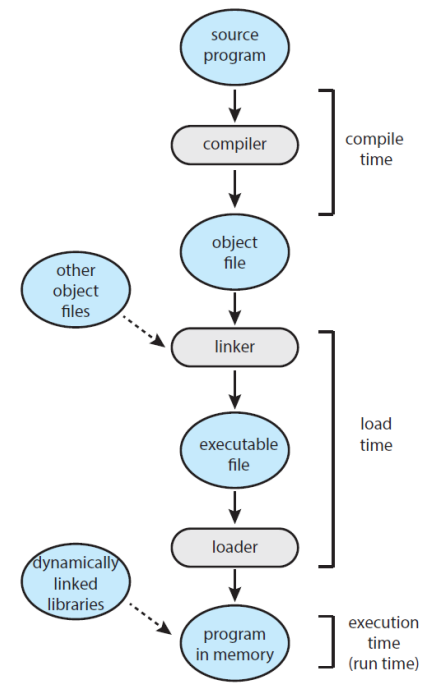

  • Address Binding
    • 프로그램은 결국 Binary Executable File 형식으로 디스크에 저장됨
    • 프로그램에서 주소를 다루는 방식은 단계별로 다 다름
      • ex. 소스코드의 경우 컴파일러가 주소를 정해줌
      • 컴파일러는 exe 파일 혹은 바이너리 파일(.out)을 생성
      • 변수는 그저 주소를 나타내는 기호일 뿐(Symbolic)
    • 실행시키기 위해서 프로그램을 메모리로 가지고 오면 프로세스가 된다.
    • 프로세스의 주소는 OS Kernel이 정해주고 00000000으로 시작하지 않는다.
    • 컴파일러(Compiler)는 심볼릭 주소로부터 Relocatable 주소로 바인딩해준다(위치 재부여).
    • 링커(Linker) 혹은 로더(Loader)는 Relocatable 주소로부터 Absolute 주소를 바인딩해준다(절대적인, 물리적 주소로 재부여).
      Alt Text
  • Logical vs Physical Address Space
    • 두 주소를 매핑해주는 단계가 필요하다.
    • Logical Address
      • CPU에 의해 생성되는 주소
      • 유저 프로세스에서 접근하려는 주소
      • 물리적 주소와 관계가 없음
    • Physical Address
      • 메모리 단위에 의해 보여지는 주소
      • 메모리 주소 레지스터에 매핑시켜줘야 함
    • 결국 위의 두 주소를 각각 관리하는 공간이 분리되어야 한다.
      • Logical Address Space
        • 유저 프로그램에 의해 생성되는 모든 논리적 주소의 집합
      • Phisical Address Space
        • 이러한 논리적 주소와 대응되는 모든 물리적 주소의 집합

이렇게 논리적 주소와 물리적 주소의 공간을 분리해주는 하드웨어적 방법으로 MMU가 있다.

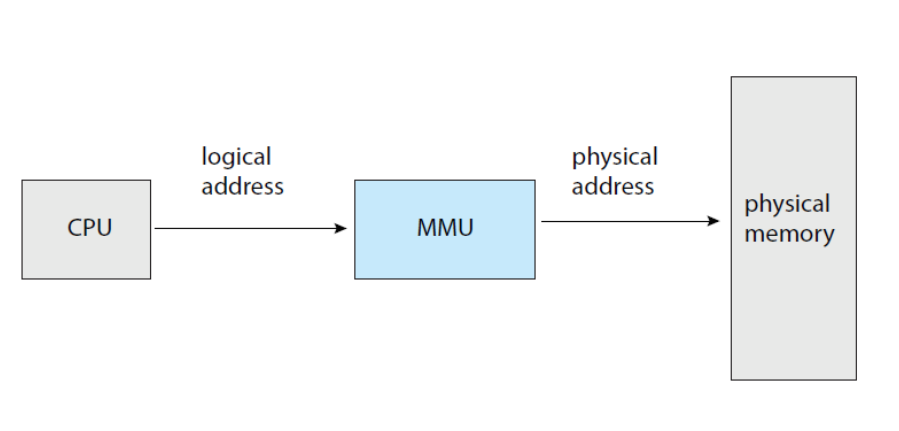

  • MMU (Memory Management Unit)
    • 논리적 주소로부터 물리적 주소를 연결시켜주는 하드웨어 장치
    • Relocation Register : MMU의 Base Register
      Alt Text

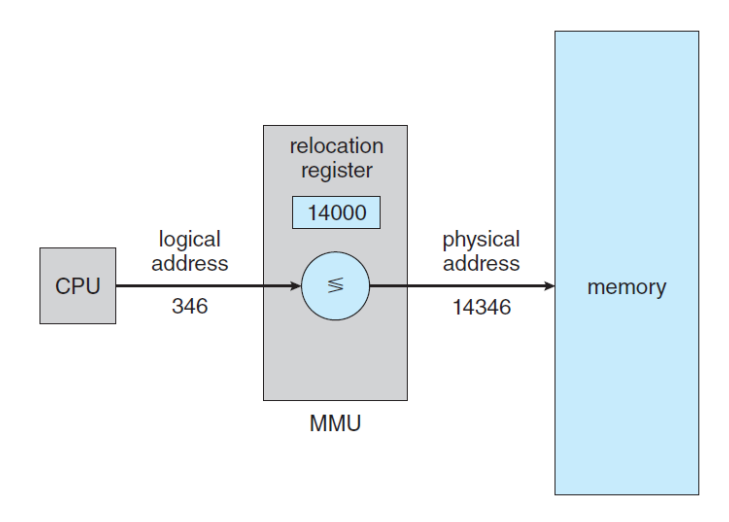

    • MMU 예시
      Alt Text
  • Dynamic Loading
    • 파일 전체를 로딩할 필요가 있을까?
    • 메모리 주소 공간을 효율적으로 사용하기 위해 루틴을 필요할 때만 호출해주는 것
    • Relocatable Linking Loader가 필요한 루틴을 호출할 때에만 주소 테이블에 반영
  • Dynamic Linking and Shared Libraries
    • DLLs : Dynamically Linked Libraries
      • 시스템 라이브러리를 프로그램이 실행될 때 링크시킴
    • Static Linking
      • 시스템 라이브러리를 전부 로더가 링크시킴
    • Dynamic Linking
      • 링킹을 실행시까지 연기시켜 실행 중에 DLL 파일을 링크시킴
    • Shared Library
      • .so(Linux), .dll(Windows) 등의 라이브러리

👻 Contiguous Memory Allocation

프로세스에게 메모리를 할당해주는 방식에 대해 알아보자. 메인 메모리를 할당받을 땐 가능한 가장 효과적인 방법이 필요하다. 메모리는 크게 OS 혹은 유저 프로세스로 구분되는데, 몇몇 유저 프로세스는 메모리 내에서 동시에 상주하기도 한다.

연속 메모리 할당(Contiguous Memory Allocation)은 유저 프로세스를 통째로 할당하는 것이다. 각각의 프로세스는 메모리의 Single Section을 얻으며, 여러 개의 프로세스는 연속적으로 메모리를 할당받게 된다.

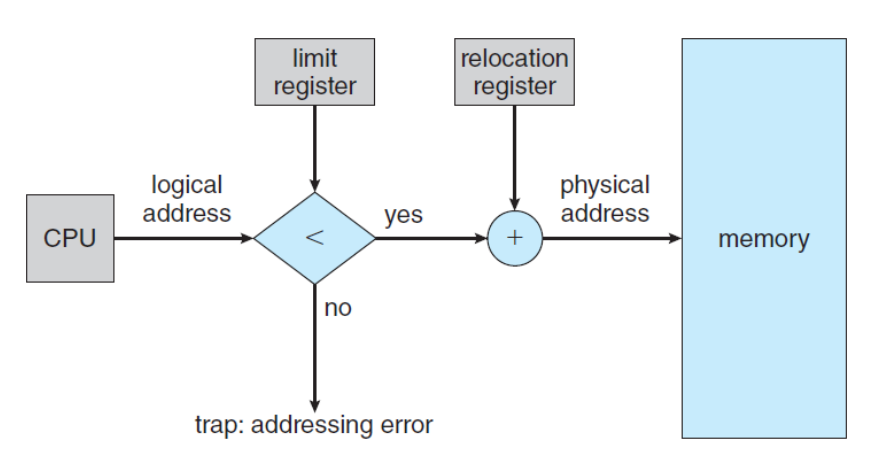

  • Memory Protection
    Alt Text

  • Memory Allocation

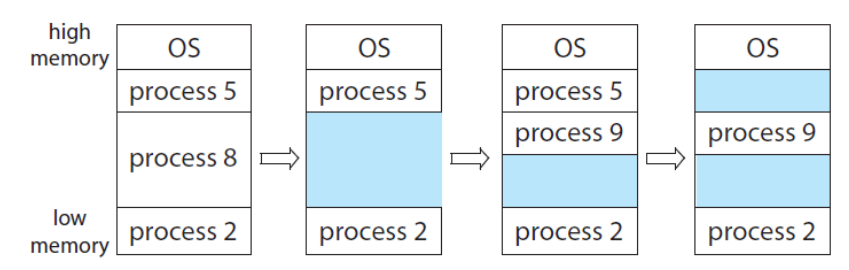

    • Variable-Partition Scheme
      • 메모리를 할당하는 가장 간단한 방법 중 하나
      • 프로세스가 종료되고 남은 공간에 새 프로세스를 할당
    • Hole : Available Memory 블록 Alt Text

🌱 The Problem of Dynamic Storage Allocation

동적 스토리지 할당을 하게되면 Free Holes에서 어떻게 메모리를 할당할건지에 대한 문제가 발생한다. 이 문제의 해결 방법은 다음과 같이 세 가지 타입으로 나뉜다.

  • First-Fit
    • 충분히 큰 hole 중 첫 번째로 만나는 hole에 할당
    • Linked List
  • Best-Fit
    • 충분히 큰 hole 중 가장 작은 hole에 할당
    • Priority Queue (Min Heap)
  • Worst-Fit
    • 가장 큰 hole에 할당
    • Priority Queue (Max Heap)

위의 해결법을 사용하다보면 또 다른 문제 단편화(Fragmentation)가 발생한다.

  • Fragmentation
    • 단편화 문제
    • External Fragmentation
      • 외부 단편화
      • Small Holes가 많이 생기는 것
      • Contiguous Memory Allocation 시 발생
    • Internal Fragmentation
      • 내부 단편화
      • 하나의 프레임 안에 빈 공간이 생기는 것
      • Paging 시 발생

💡 Segmentation
CMA와 Paging 사이. 메모리 할당 공간을 종류별로 분할하는 것. Variable Size기 때문에 외부 단편화 문제는 심해짐!

👻 Paging

연속 메모리 할당(CMA)과 반대되는 개념. 메모리를 일정 단위로 쪼개어 관리하는 것이다. 즉, 비연속적(Non-Contiguous)으로 메모리를 할당하며, CMA의 두 가지 문제점을 극복할 수 있다.

💡 CMA의 단점을 극복한 Paging의 장점

  • 외부 단편화가 거의 발생하지 않는다.
  • Free Holes를 모아 압축하는 과정이 필요 없다.

➕ 크기가 작으니 중간중간 들어가기도 쉽다!

OS와 하드웨어를 조합해서 제공해야한다. (Memory Access는 하드웨어적인 도움없인 안 됨!)

  • Basic Method for Paging
    • 물리적 메모리를 고정된 사이즈 블록으로 쪼갠다. (Frames)
    • 논리적 메모리를 위와 같은 사이즈 블록으로 쪼갠다. (Pages)
    • 이러한 방법을 사용하면 두 메모리 공간은 완전히 분리된다.

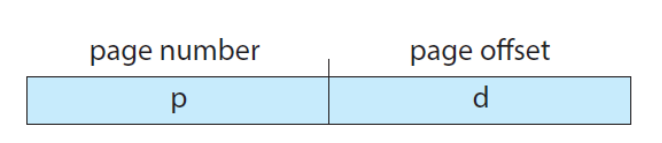

    • 모든 주소는 CPU에 의해 두 부분으로 분리되어 생성된다.
      • A Page Number (p)
      • A Page Offset (d)
        Alt Text

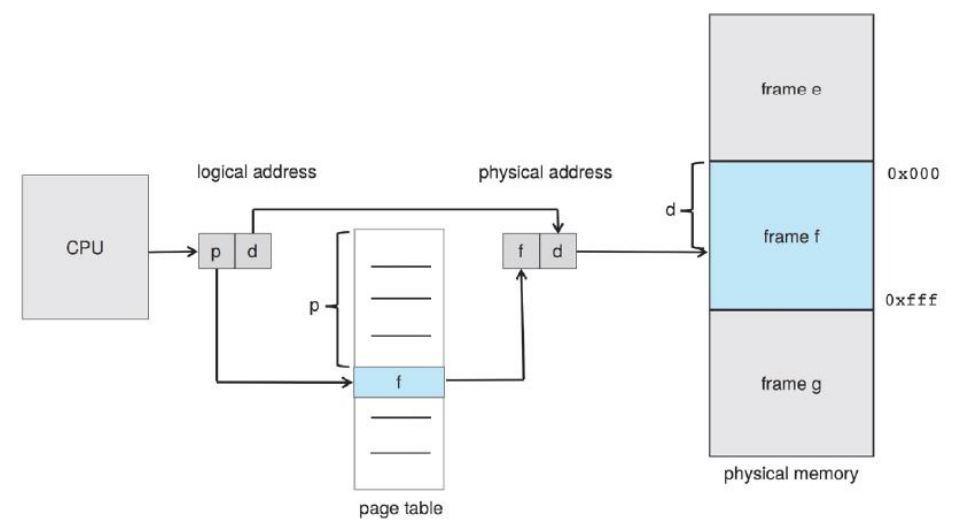

  • The Page Number
    • 페이지 넘버는 각 프로세스의 페이지 테이블(Page Table)의 인덱스로 사용된다.
      Alt Text
  • The Page Size(Like the Frame Size)
    • 하드웨어에 의해 결정됨
    • 2의 배수여야함
      • 전형적으로 4KB와 1GB 사이의 크기를 가짐
    • 논리적 주소 공간이 2m, 페이지 사이즈가 2n일 때,
      • High-order m - n 비트가 Page Number를 결정
      • Low-order n 비트가 Page Offset을 결정
  • Hardware Support
    • Context Switch가 일어날 때 Page Table도 Switch 되어야한다.
    • Page Table을 관리하는 것도 일임!
      • PTBR(Page-Table Base Register)
  • PTBR
    • 페이지 테이블을 가리키는 레지스터 사용
    • Context Switch가 빠르지만 Memory Access Time은 여전히 느리다.
    • 두 번 Memory Access를 하게 된다는 단점이 있다.
      • Page Table Entry
      • Actual Data

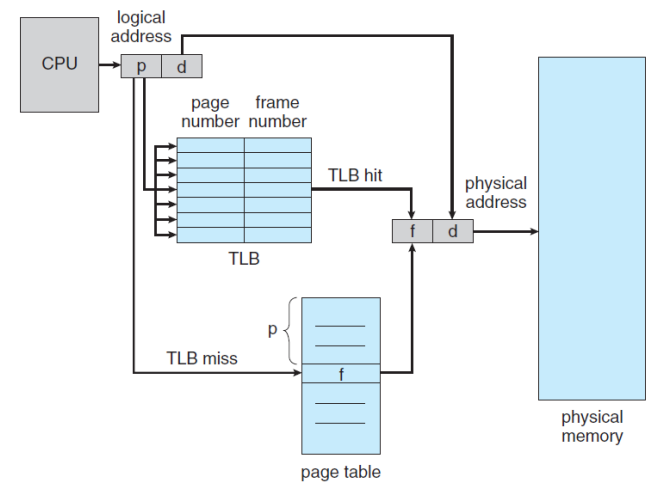

  • TLB(Translation Look-aside Buffer)
    • 작고 빠른 캐시 메모리를 사용
      Alt Text
    • TLB hit : TLB 내의 정보 사용
    • TLB miss : PTBR 사용
    • Hit Ratio : TLB에서 페이지 넘버를 찾을 확률
      • 메모리 액세스 시간이 10ns일 때,
      • 80% hit ratio : EAT = 0.80 * 10 + 0.20 * 20 = 12ns
      • 99% hit ratio : EAT = 0.99 * 10 + 0.01 * 20 = 10.1ns

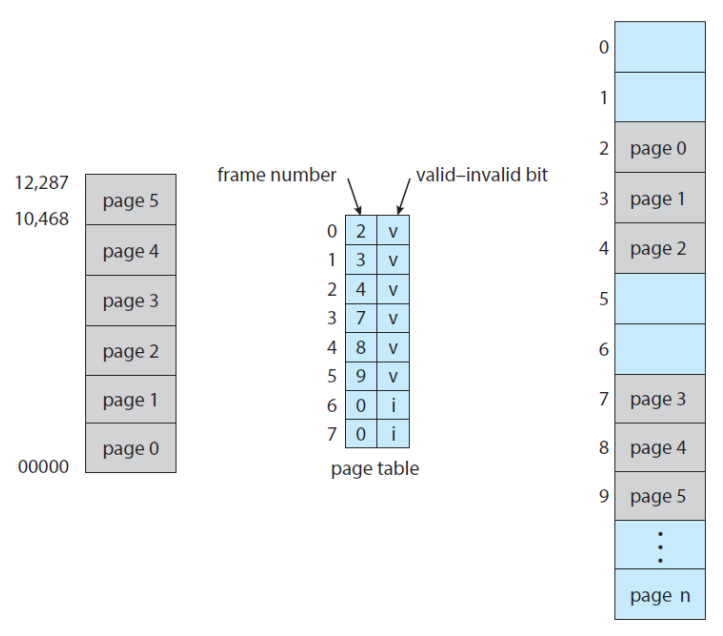

  • Memory Protection with Paging
    • Protection bits 사용
    • 각 프레임 별로 Valid-Invalid를 체크
    • Valid
      • 해당 페이지는 논리적 주소 공간에 포함되어있음(legal)
    • Invalid
      • 해당 페이지는 논리적 주소 공간에 포함되어있지 않음(illegal)
    • Illegal Address는 Valid-Invalid bit에 의해 걸림
      Alt Text

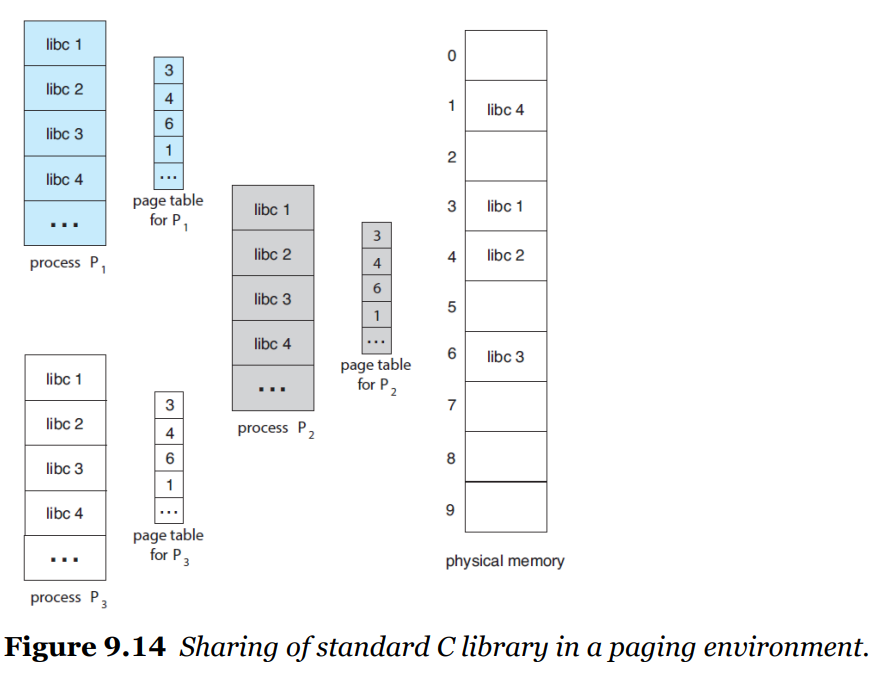

  • Shared Pages
    • 공통 코드를 공유 가능하다.
    • libc : Standard C Library
      • 위 라이브러리를 각 프로세스가 로드한다면 비효율적
      • 이러한 코드가 Reentrant Code라면 공유할 수 있음

💡 Reentrant Code : non-self-modifying code. 즉, 실행 중 스스로 수정 불가한 코드
Alt Text

👻 Structure of the Page Table

논리적 주소 공간이 너무 커지면 문제가 된다. 이렇게 지나치게 큰 페이지 테이블은 페이지 테이블의 구조를 수정하여 관리할 수 있다.

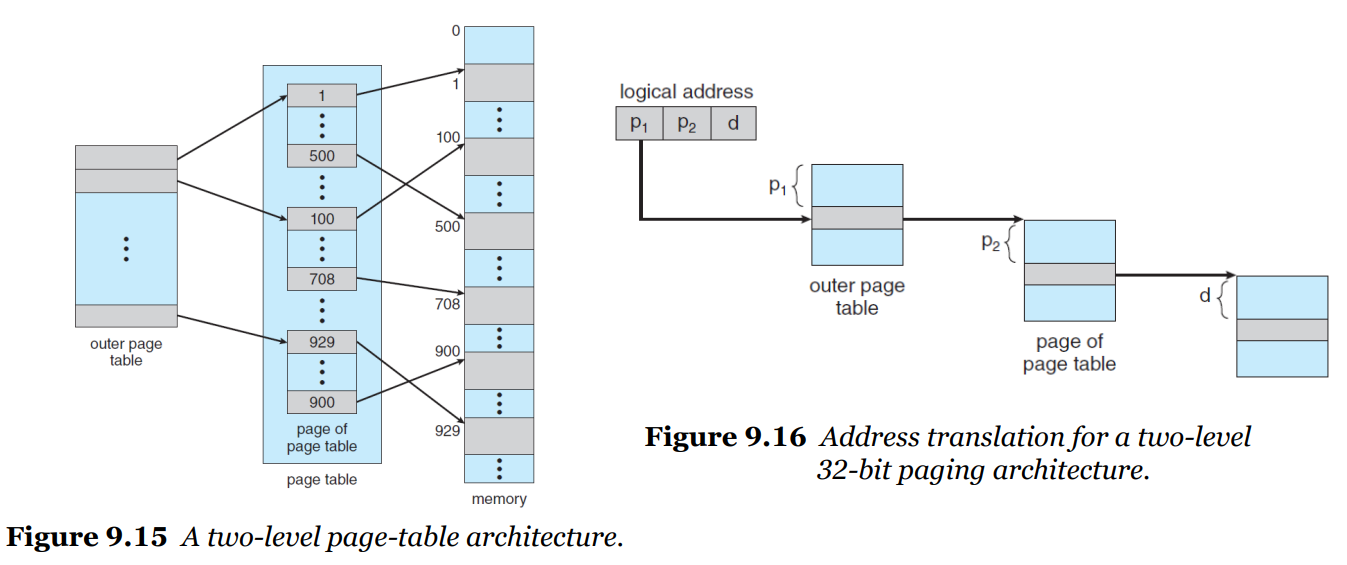

  • Hierarchical Paging
    • 페이지 테이블을 계층적으로 만들어 관리
    • Multiple Table
      Alt Text

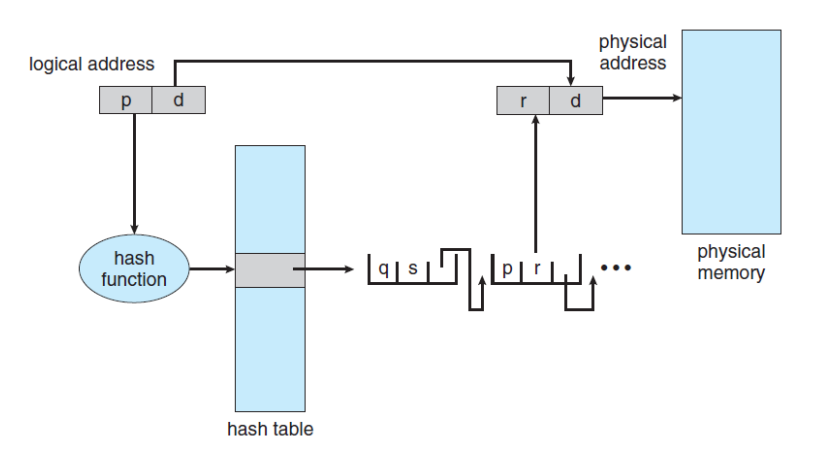

  • Hashed Page Table
    • 32비트보다 큰 주소 공간을 핸들링하기 위해 사용
    • O(1)
      Alt Text

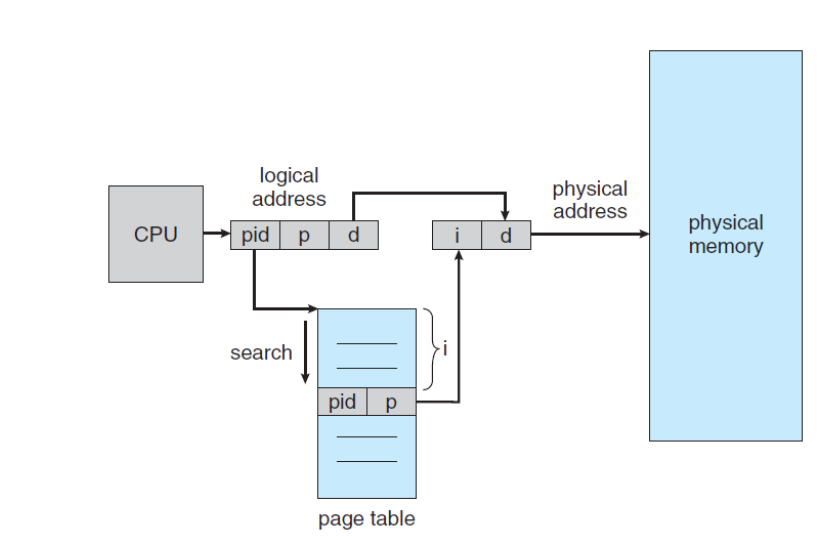

  • Inverted Page Table
    • 기존 페이지 테이블과 반대로 어떤 프로세스가 어떤 페이지 테이블을 가지고 있는지 관리
    • 즉, pid를 추가해주어서 프로세스별로 페이지 테이블을 관리한다는 개념
      Alt Text

👻 Swapping

모든 프로세스의 물리적 주소 공간 크기를 넘어서는 시스템을 실행 가능하게 해주는 방법이다. 한 페이지씩만 올릴 수 있기 때문에 멀티 프로그래밍의 정도가 증가하게 된다.

명령어와 그 명령어에 사용되는 데이터는 실행될 때 반드시 메모리에 존재해야 하므로, 액세스 할 때에만 메모리에 올라오고 사용하지 않으면 메모리 외부로 다시 보내야 한다.

  • swap in : 메모리 IN

  • swap out : 메모리 OUT

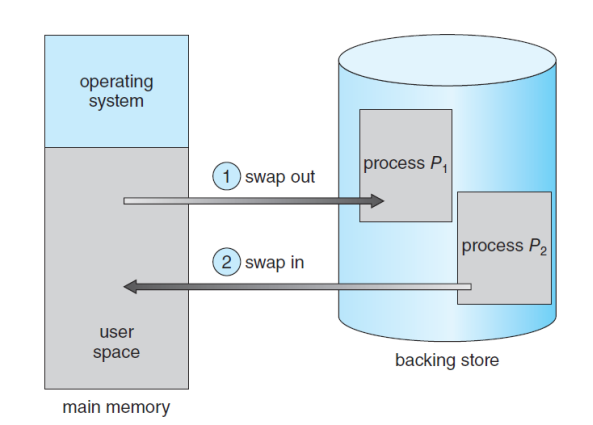

  • Standard Swapping
    • 메인 메모리와 Backing Store 사이의 모든 프로세스를 이동시킴
    • 모든 프로세스를 Swapping하는 비용은 부담이 큼
      Alt Text

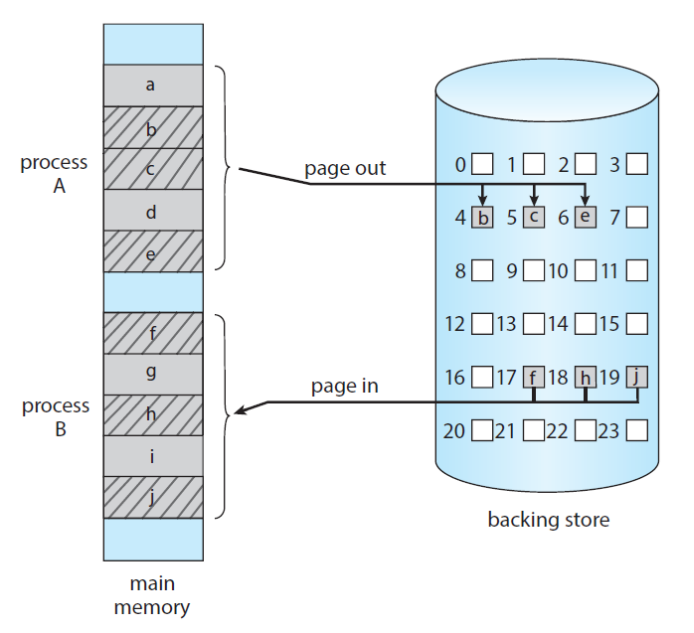

  • Swapping with Paging
    • 모든 프로세스를 스와핑하는 대신, 프로세스의 페이지를 스와핑
    • 물리적 메모리와 논리적 메모리의 분리 목적은 여전히 달성
    • 아주 작은 페이지의 스와핑이 가능
    • 오늘날의 페이징이라 함은 Swapping with Paging을 선호함
      • Page Out : 메모리로부터 Backing Store로 페이지 이동
      • Page In : Backing Store로부터 메모리로 페이지 이동
    • 페이징은 Virtual Memory에서 굉장히 큰 위력을 발휘함
      Alt Text

👻 글을 마치며

이번 시간에는 메인 메모리에 관련된 내용에 대해 알아보았다. 메인 메모리를 어떤 식으로 관리하는지 알 수 있었고 단편화, 페이징, CMA 등 다양한 기법과 문제점들에 대해 알 수 있는 좋은 시간이었던 것 같다. 확실히 하드웨어적으로 많이 엮여있어서 애매모호한 부분도 없지않았는데 이런 부분은 개인적인 궁금증으로 메모해두고 찾아보는 것이 좋을 듯 하다😎
